A系列开口销型短节距精密链条

50-3_10A-3_开口销链条10A-3规格参数

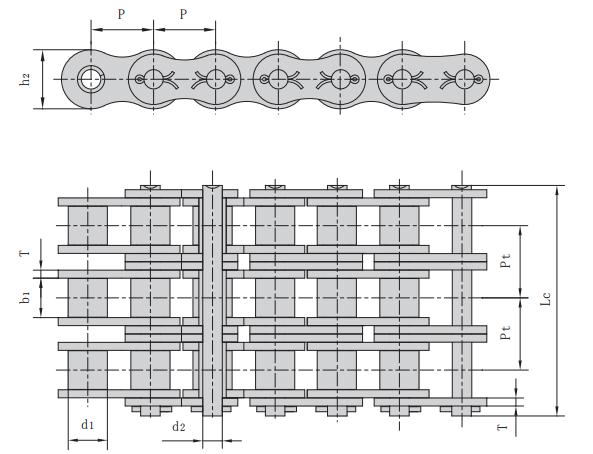

链号 链号 节距 滚子直径 内节内宽 销轴直径 销轴长度 内链板高度 链板厚度 排距 抗拉强度 平均抗拉强度 每米长重
P d₁
max
b₁
min
d₂
max
L
max
h₂
max
T
max
Pt Q
min
Qo q
mm mm mm mm mm mm mm mm kN/Ibf kN kg/m
50-3 10A-3 15.875 10.16 9.40 5.08 59.3 15.09 2.03 18.11 66.6/15136 77.8 3.09
